数控电火花线切割机床的型号与参数

1.电火花线切割机床的型号与参数

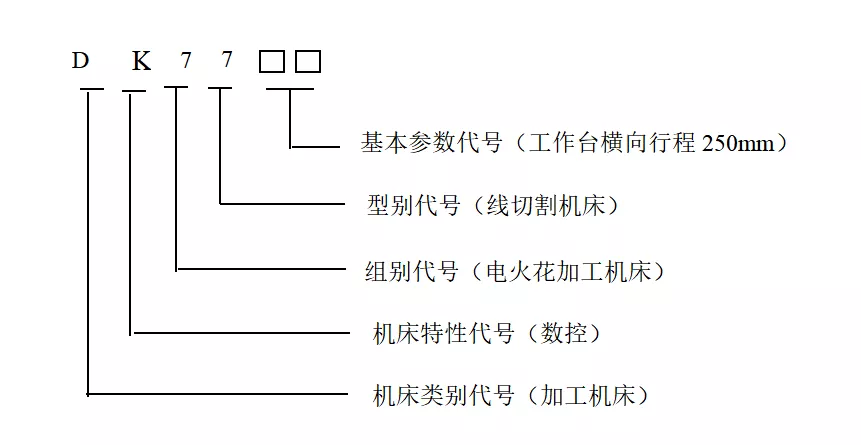

数控电火花线切割机床型号表示方法如下:

数控电火花线切割机床的型号与参数


例如:DK7725表示工作台横向行程为250mm的数控电火花线切割机床。

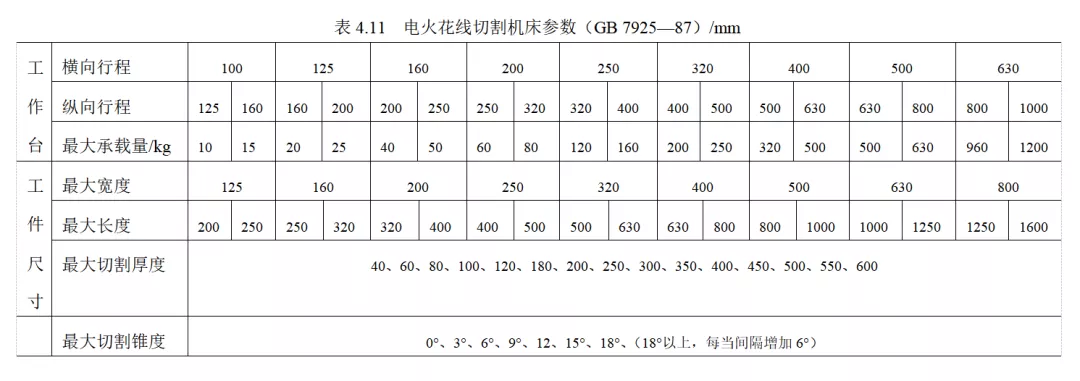

为了有计划地开发新的机床品种规格和设备管理上的规范,根据实际生产的需要,我国已颁布了《电火花线切割机床参数》(GB 7925—1987)标准,要求各机床生产厂家在设计开发新产品时遵守。表4.11为《电火花线切割机床参数》 (GB 7925—1987)给出的具体参数。

数控电火花线切割机床的型号与参数TVT体育

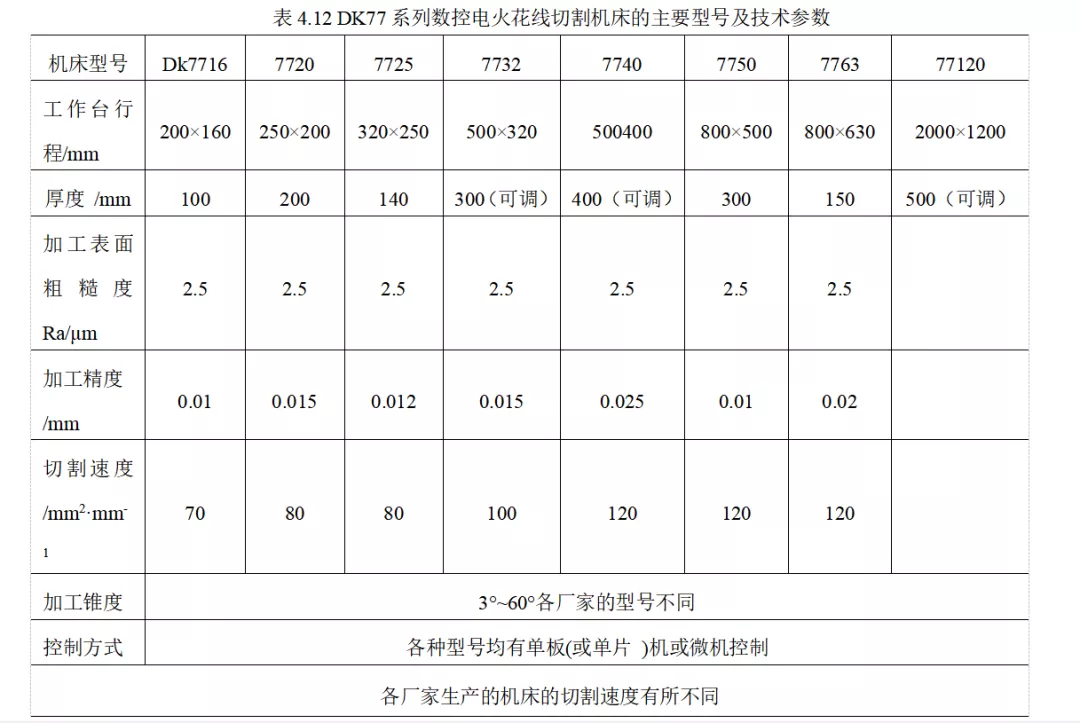

数控电火花线切割机床的主要技术参数包括:工作台行程(纵向行程×横向行程)、最大切割厚度、加工表面粗糙度、加工精度、切割速度以及数控系统的控制功能等。表4.12为DK77系列数控电火花线切割机床的主要型号及技术参数。


TVT体育实际上,由于历史的原因和目前国内生产厂家包括合资、外资企业,还有引进的外国设备等,因此线切割机床的型号、命名、规格很不统一,在选用时一定要参考机床使用说明书。

数控电火花线切割机床的型号与参数


2.DK7725数控线切割机床的技术参数

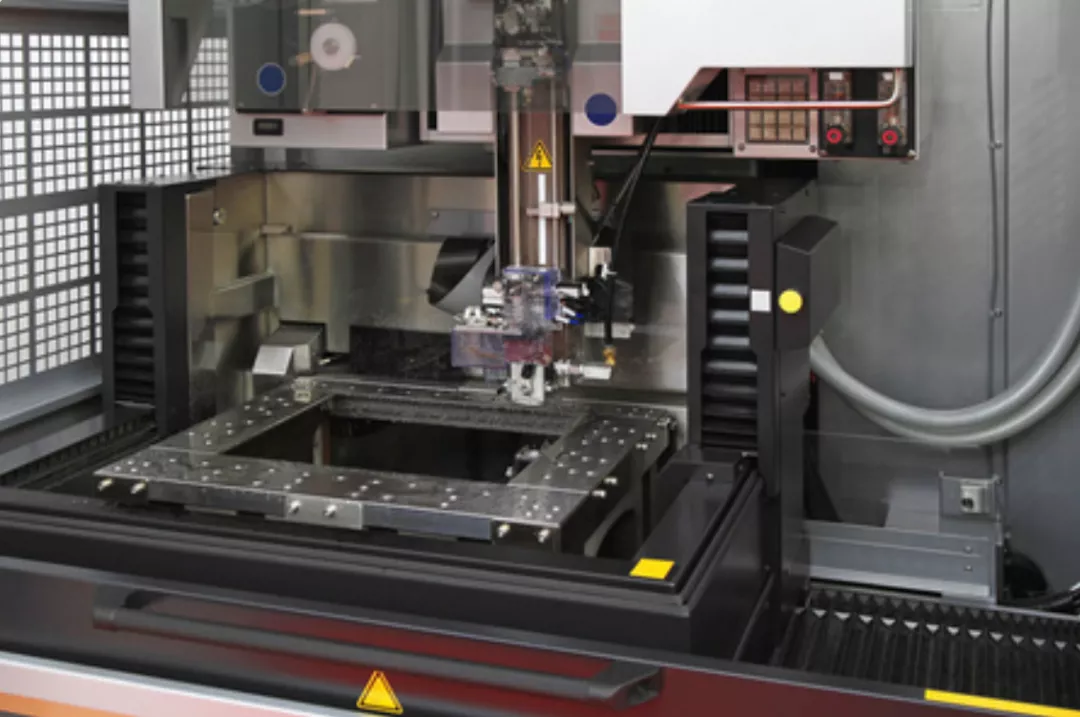

图4.45所示为DK7725数控电火花线切割机床的外形图,该机床属于快速走丝中型电火花线切割加工设备。主要由机床、高频电源控制柜、计算机、驱动电源等组成。本机床适用切割120mm厚以内的各种淬火金属材料制作的通孔模具,以及用其他手段无法加工的形状复杂的精密金属零件。

TVT体育

本设备利用电蚀加工原理由高频电源控制柜提供电蚀电源(可调),用金属丝(钼丝)作为工具电极,零件作为另一极作电蚀加工。机床工作台的运动是按预先编制的程序由PC-586型微机控制,因此本设备可以自动割出任意角度的直线和半径在9.999m以内圆弧所组成复杂平面图形。
